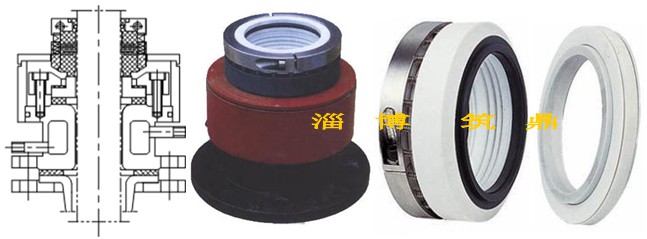

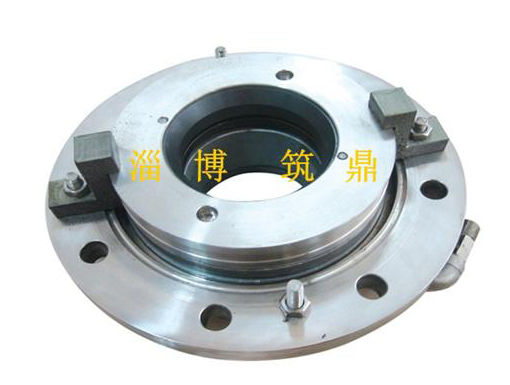

221型雙端面機械密封

適用范圍：

     221型雙端面機械密封參數：設計壓力：PN -0.1～1.6MPa 設計溫度：-20～180℃ 、設計轉速: 2 m / s 軸 徑：40～160mm。

使用工況：除氫氟酸以外的強腐蝕工況。

結構特點：

     傳動無方向性 端面徑向布置安裝高度低 冷卻系統的綜合考慮保證密封良好的運行環境 負壓工況必須重新設計， 使用時必須采用輔助裝置。 易損件明細 1 .彈簧 2 .介質端靜環密封圈 3 .介質端靜環 4 .大氣端靜環O型圈 5 .大氣端靜環 6 .動環密封圈 7 .動環 8 .軸套 9 .軸套O型圈 管口明細 A .密封液進口 B .密封液出口

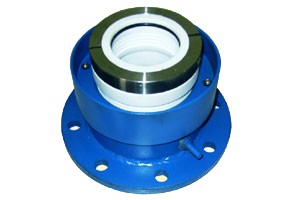

212單端面機械密封

單端面機械密封：

  由一對密封端面組成的機械密封。特點：1、單端面機械密封結構簡單，制造和安裝容易，一般用于介質本身潤滑性好和允許有微量泄露的情況，是最常用的機械密封型式。2、當介質有毒、易燃、易爆以及對泄漏量有嚴格要求時，不易使用。適用于公稱壓力小于或等于0.4MPa，工作溫度為大于-20-200°C的搪玻璃攪拌容器用機械密封，攪拌軸外徑為40-140mm，轉軸線速度小于2m/S。采用單端面小彈簧聚四氟乙烯波紋管。

使用工況：無懸浮顆粒的腐蝕性氣體（HF除外）

單端面機械密封工作原理：

     靠垂直于旋轉軸線的端面在流體壓力和補償機構彈力的作用以及輔助密封的配合下保持貼合并相對滑動而構成的防止流體泄漏的裝置。
